產品簡介

該儀器為接觸式測量。X軸采用高精密的摩擦導軌為基準，Z1軸采用數字傳感器，觸針輕觸表面，傳感器記錄初始位置，驅動機構帶動測頭沿設定路徑移動，觸針隨表面起伏，傳感器實時記錄觸針位移，測繪出被測零件的表面輪廓形狀的坐標點，通過計算機的軟件對傳感器采集的原始數據進行數學運算處理，標注所需的測量項目。廣泛應用于機械制造，汽車工業，航空航天，電子元器件等領域。用于檢測工件的輪廓精度，表面形狀誤差等。

 產品優勢

1.   接觸式測量通過探針接觸物體表面，記錄探針的位移變化生成輪廓曲線，精度高(可達納米級)，但可能劃傷軟性材料

2.   原始數據可以導出保存，便于多次標注

3.   具有測針自動接觸、自動抬起、自動回退功能

4.   無需轉換傳感器、測針；實現一次測量,粗糙度、輪廓儀同時分析

5.   一次測量，可分析工件不同區域粗糙度，提高測量效率

6.   X軸采用低摩擦直線導軌，精度高，壽命長，穩定性極佳

7.   X-Z1軸采用高精度傳感器，精度高、線性好

8.   支持圖形自由旋轉擺正

9.   通過測針的跟蹤，可檢測工件的最大點，易于位置調節

       10.軟件自動記錄初次工件擺正位置

 應用領域

1、工業制造：檢測機械零件的尺寸、圓度、直線度粗糙度，驗證模具、齒輪、螺紋的加工精度。

2、半導體與電子：測量晶圓表面平坦度、刻蝕深度，PCB焊點高度檢測，測量芯片、電路板等微小元件的輪廓精度。

3、光學與醫療：鏡頭曲率、光纖端面形貌分析，人工關節表面拋光質量檢測。

4、科研領域：材料表面微觀結構分析(如摩擦學、涂層研究)。

5、汽車工業：測量發動機零件、齒輪、軸承等關鍵部件的輪廓。

6、航空航天：檢測飛機發動機葉片、機身結構等復雜形狀。

 基本原理

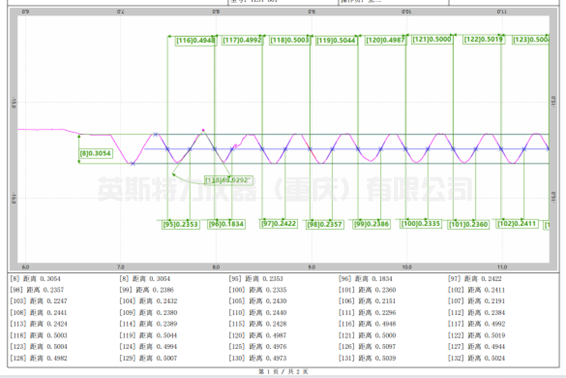

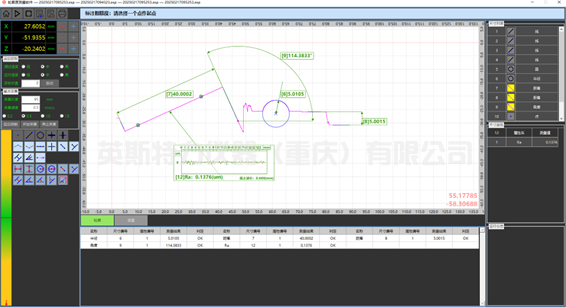

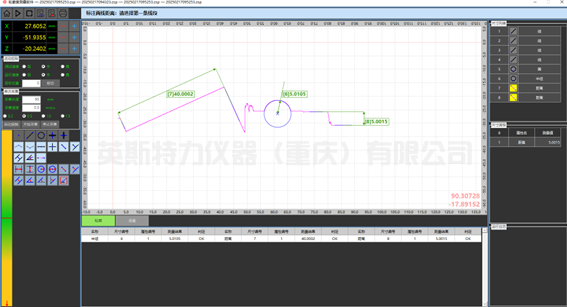

 測量軟件

 軟件界面設計簡潔，布局合理。采用最新架構和設計風格，用戶極易上手，輪廓測量和粗糙度測量可同時進行

技術規格

 配置清單
