● 擁有1G系統主頻和600M的FPGA主頻；

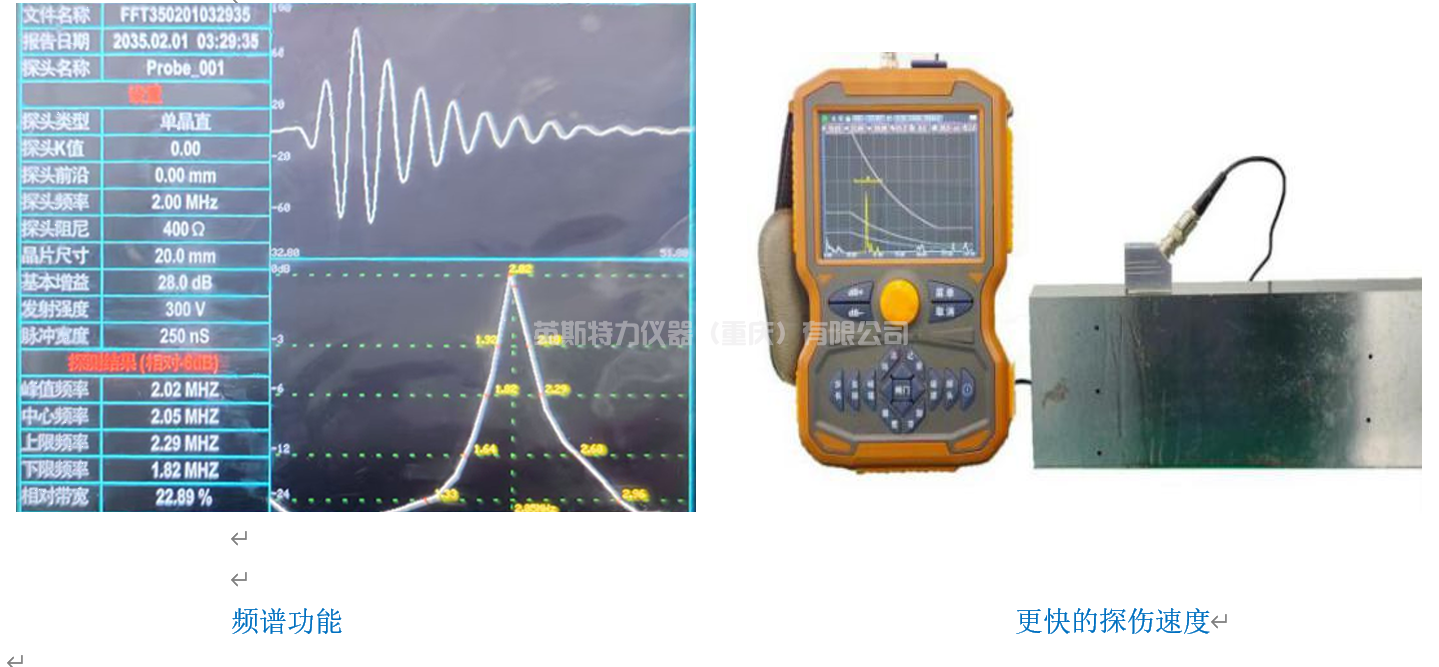

● 頻譜功能，可以顯示頻譜圖（包括峰值頻率、中心頻率、上下限頻率和相對帶寬）
● 非金屬涂層測厚和高精度測厚功能
● 可導入客戶工件全套檢測工藝，會開機就能探傷；
● DAC、AVG、彩色腐蝕Bscan、AWS、TCG、C掃描等工具齊全；
● 重復發射率：10-15000Hz準確調節，高速掃查，不漏檢；
● 高信噪比，波形非常穩定，特殊的抗干擾設計，不懼惡劣工況；
● 12位AD，可使用30M探頭，細節盡顯，微小缺陷下靈敏度和分辨力高；
● 缺陷自動驗收，智能評測，高清高亮顯示，界面立體美觀，人性化操作風格；
● 探頭校準、曲線制作等各種操作全程提示，對話框互動，無需看說明書；
● 藍牙無線傳輸（選配），手機APP現場生成探傷報告，并實現打?。?
● IP65防護標準，堅固耐用，防水防塵，阻尼支架任意角度；
● 單電10小時連續工作，2小時快充，可獨立充電，兩塊實現不間斷工作
● 可進行探頭性能指標的自動分析評測，并生成探頭評測報告；
● 儀器可插U盤自動升級，方便快捷；
● 探傷報告可以直接導出PDF文檔，可編輯，無需安裝專用軟件
● 可定制水浸工裝
技術數據
型號 | YSUT800S |
檢測范圍： | 0-15000；15 米(鋼中、縱波)，透射 30 米（可擴展） |
聲速范圍： | (100～20000)m/s |
重復頻率： | 10-15000 |
動態范圍： | ≥38dB |
垂直線性（V）： | V＜1.5% |
水平線性(H)： | H＜0.2% |
探頭頻率（MHz） | 0.2-25 |
分 辨 力： | >40dB(5P14) |
靈敏度余量： | >65dB(深200mmФ2平底孔) |
采樣頻率 | 400M |
支持標準數量 | 支持全部10余種標準 |
標準智能驗收評定 | √ |
TCG | √ |
校準方式 | 雙弧法、兩孔法、V2 |
藍牙 | 選配功能 |
探傷過程錄像 | 無限時 |
B scan | √ |
C掃描 | √ |
配色方案 | 五種 |
手機APP | √ |
導出報告方式 | U盤直接導出PDF |
AWS | √ |
整體探傷工藝導入 | 500個可導入導出 |
球化率測量 | √ |
探頭測試報告 | √ |
數字抑制： | (0～80)%，不影響線性與增益 |
探頭類型： | 直探頭、斜探頭、雙晶探頭、穿透探頭，爬波探頭，表面波探頭 |

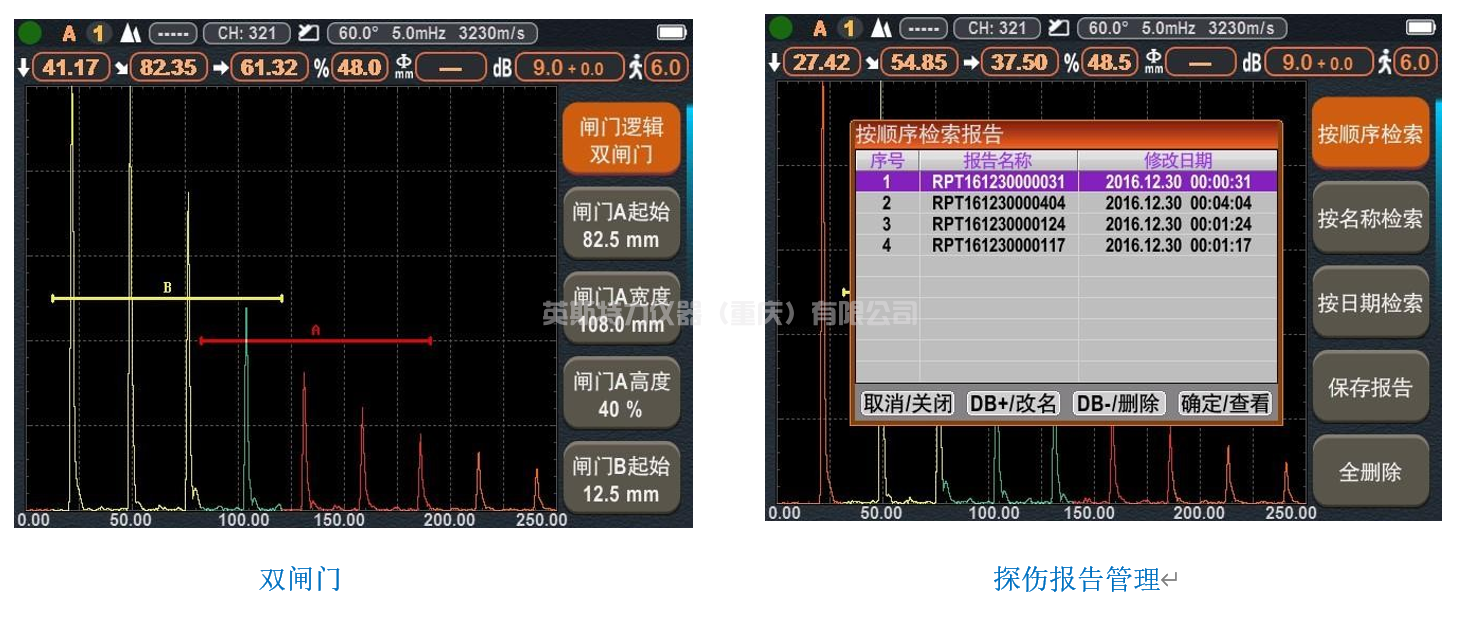

閘 門： | 進波門、失波門；單閘門、雙閘門 |
裂紋測高 | √ |
焊縫圖示動態刷新 | √ |
報 警： | 蜂鳴報警，LED燈報警 |
電 源： | 直流（DC）9V |
電池工作時間： | 12小時 |
外型尺寸： | 245×160×38 (mm) |
重 量 ： | 1.02kg |
環境溫度： | (-10～50)℃ |
相對濕度： | (20～95)%RH |
發射強度： | 50V、100V、200V、300V、400V、500V分級選擇，適用探頭范圍廣 |
脈沖寬度： | 在30-510范圍內連續調節，以匹配不同頻率的探頭 |
探頭阻尼： | 50Ω、100Ω、150Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求 |
硬件實時采樣： | 高分辨率12位AD轉換器，采樣速度400MHz，波形高度保真 |
檢波方式： | 正半波、負半波、全波、射頻檢波 |
閘門讀數： | 單閘門和雙閘門讀數方式可選；閘門內峰值讀數 |
參數調節方式 | 按鈕可調速/對話框 |
支架 | 自由角度 |
總增益量： | 120 dB（設有0.1dB、1dB、2dB、6dB步進值） |
插頭插座： | BNC/LEMO可選 |
注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得
主要功能
● 自動校準(雙弧法和兩孔法)：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
● 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
● 自動增益、回波包絡、峰值記憶功能提高了探傷效率；
● φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值,大平底自動計算；
● 500個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
● 可自由存儲、回放1000幅A掃波形及數據（可擴展）；
● 外接U盤，內部存儲可以隨時導出，也可以直接存儲無限量的探傷存儲文件；
● 探傷錄像：探傷過程的動態錄像，通過外部U盤擴展，可以實現無限時的高質量錄像；

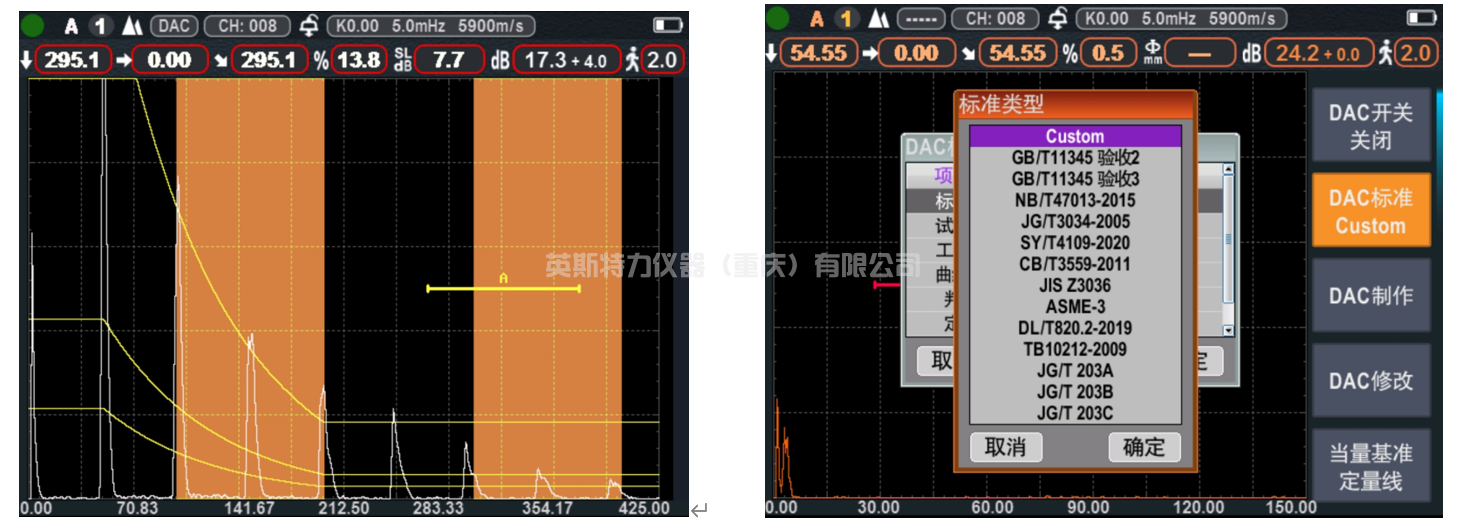

● DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
● B型掃描：實時掃查、顯示橫截面，可顯示工件缺陷形狀，使探測結果更直觀；
● 17個內置探傷標準可調出，可以自由輸入任意行業標準；
● 發射脈沖寬度和強度可調；
● 藍牙模式與手機和計算機通訊（藍牙功能選配），實現探傷報告管理；
● 高性能安全環保鋰電池供電，標配可連續工作10小時以上，選配可增加電池容量到15小時；
● 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
● 數字抑制，不影響增益和線性；
● 增益補償：對表面粗糙度、厚工件遠距離探傷等因素造成的Db衰減可進行修正；
● 曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置和深度；
● 角度和K值兩種輸入方式；
● 回波次數分析；
● 回波編碼：以不同顏色顯示1~9次回波，便于判斷缺陷位置；
● 裂紋測高：利用端點衍射波自動測量、計算裂紋高度；
● DAC聲光報警；
● 屏幕的凍結和解凍；
● AWS D1.1/D1.5: 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”；
● 角度和K值兩種輸入方式；
● 波形填充；
● 電源狀態指示；
● 捕捉標記；
● 閘門內波形顏色標記；
● 閘門內展寬；
● 球化率測量。
自動驗收探傷報告標準
GB/T 11345 驗收2 焊縫無損檢測 超聲檢測 技術、檢測等級和評定
GB/T 11345 驗收3 焊縫無損檢測 超聲檢測 技術、檢測等級和評定
NB/T 47013-2015 承壓設備無損檢測標準
SY/T 4109-2020 石油天然氣鋼質管道無損檢測
JG/T 203
標準配置
主機 | 1 臺 | 產品包裝箱 | 1 個 |
直探頭 | 1 個 | 使用說明書 | 1 本 |
斜探頭 | 1 個 | 合格證、裝箱卡、保修卡 | 1 套 |
9V 電源適配器 | 1 個 | 超聲波探傷儀手機 APP | 1 套 |
探頭連接線 | 1 根 | 儀器腕帶 | 1 條 |
| 1個 |
選配配置
1. | 標準試塊 | 2. | 其他種類探頭 |
3. | 其他探頭線纜 | 4. | 耦合劑 |
5. | 藍牙打印機 |

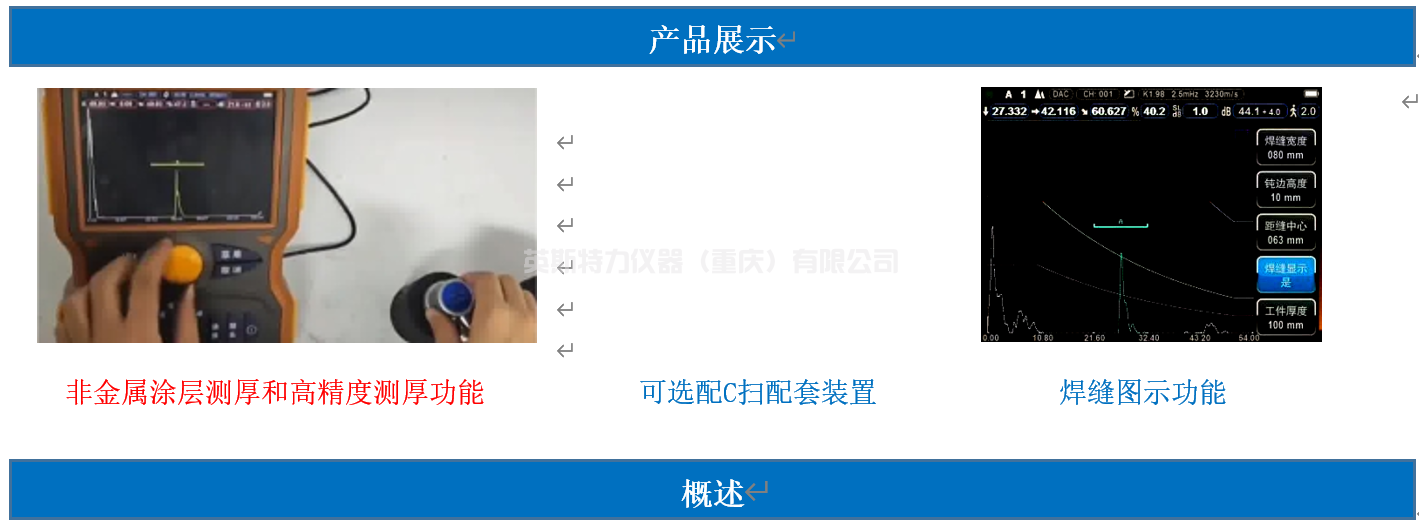

產品展示
 |  |
* 產品圖片以實物為準，以上參數為典型數值，參數變更恕不另行通知！
